Operação paralela do grupo gerador a diesel

Significado de Operação paralela do grupo gerador a diesel

I. Princípios básicos da operação paralela de geradores a diesel

Você K D e e p s e um 8 6 1 0

A essência da operação paralela é usar um controlador de sincronização para garantir que a tensão de saída, a frequência e o ângulo de fase de vários grupos geradores permaneçam consistentes, permitindo que sejam conectados com segurança ao mesmo sistema de barramento. As principais tecnologias incluem:

Sincronização de Tensão: Antes da operação em paralelo, o desvio da tensão de saída de cada unidade deve ser ajustado dentro de ±0,5% (de acordo com os padrões IEEE 1547). A não observância dessa recomendação pode causar correntes circulantes que danificam o equipamento.

Sincronização de frequência: A diferença de frequência deve ser controlada dentro de ±0,1 Hz, normalmente obtida por reguladores de velocidade eletrônicos que ajustam a velocidade do motor diesel em tempo real.

Sincronização do ângulo de fase: a diferença de fase deve ser menor que ±5°, obtida por meio de correspondência precisa por meio de dispositivos de detecção de sincronização (como sincroscópios ou módulos de paralelismo automático).
Por exemplo, quando duas unidades de 500 kW operam em paralelo, a potência total de saída pode chegar a 1.000 kW. No entanto, o erro de distribuição de carga entre as duas unidades deve ser ≤ 5% (referência à norma GB/T 2820.5-2009) para evitar sobrecarga em uma única unidade.

II. Condições Técnicas e Procedimentos Operacionais para Operação Paralela

Requisitos de hardware:

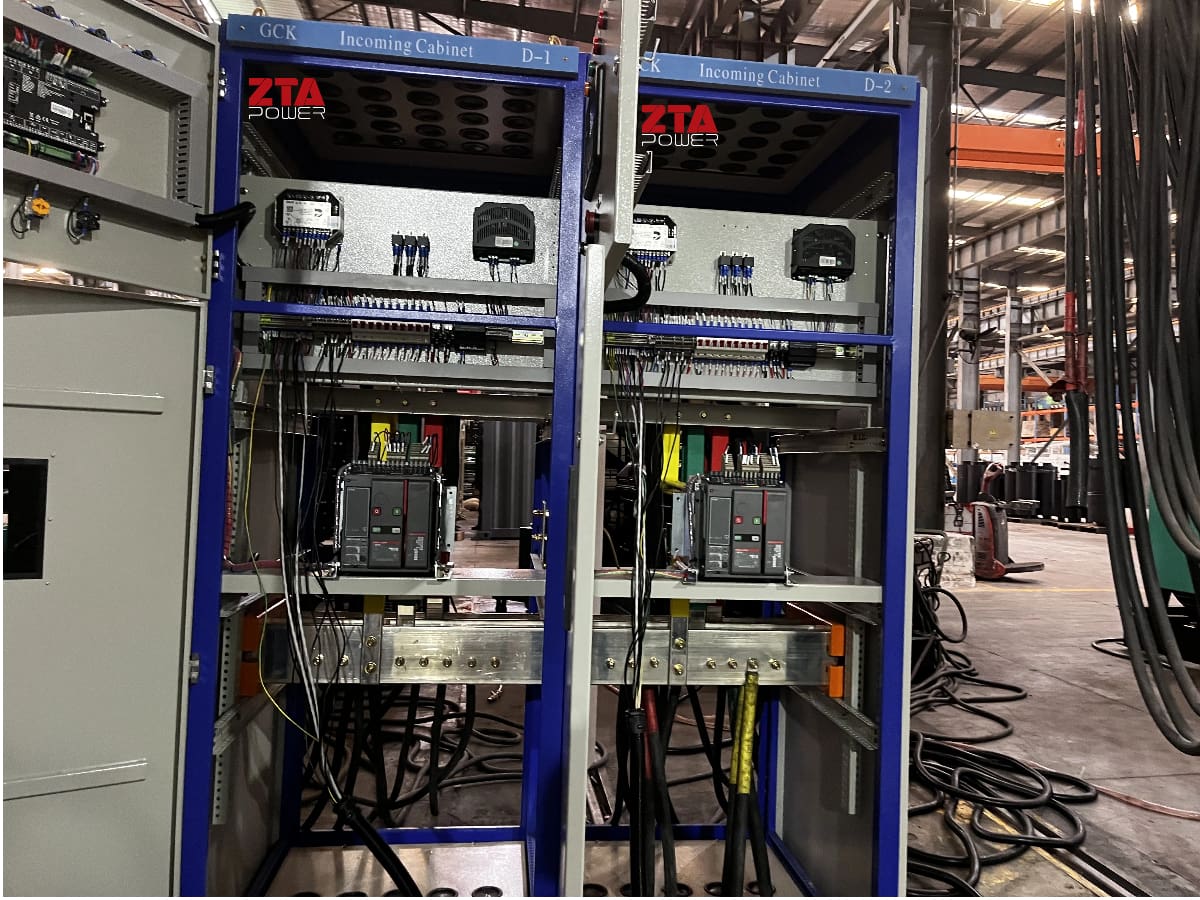

Os grupos geradores devem ser equipados com painel de paralelismo (incluindo sincronizadores e módulos de compartilhamento de carga);

O sistema de barramento deve atender aos requisitos de capacidade de curto-circuito, normalmente com uma margem de 20% (de acordo com os padrões IEC 61439).

Etapas operacionais:

Verificação de pré-sincronização: garanta pressão de óleo e temperatura da água normais para todas as unidades e tensão sem carga consistente;

Fechamento sincronizado: No modo manual, feche o disjuntor no momento da coincidência de fases observada através de um sincroscópio, ou no modo automático, deixe o controlador completar o processo;

Distribuição de carga: Após o paralelismo, equilibre a distribuição de carga usando reguladores de potência ativa/reativa.

III. Cenários de Aplicação e Vantagens da Operação Paralela

Cenários típicos:

Data centers: a configuração redundante N+1 permite comutação perfeita em caso de falha de uma única unidade;

Sistemas de energia para navios: várias unidades iniciam e param dinamicamente com base na demanda de carga, economizando combustível (testes reais mostram uma redução de 15% a 20% no consumo de combustível).

Comparação com a operação de unidade única:

Confiabilidade aprimorada: o sistema paralelo pode manter mais de 70% da carga mesmo se uma unidade falhar;

Otimização econômica: apenas algumas unidades precisam operar sob condições de baixa carga, evitando o fenômeno de "cavalo grande puxando carroça pequena".

Pontos de manutenção: Calibre o controlador de sincronização a cada 500 horas e verifique a resistência do isolamento do cabo (≥1 MΩ).

A operação paralela do grupo gerador a diesel é um sistema complexo, porém altamente eficiente Tarefa de engenharia de sistemas. A adesão rigorosa às especificações técnicas é necessária para alcançar resultados operacionais seguros, estáveis e econômicos.
