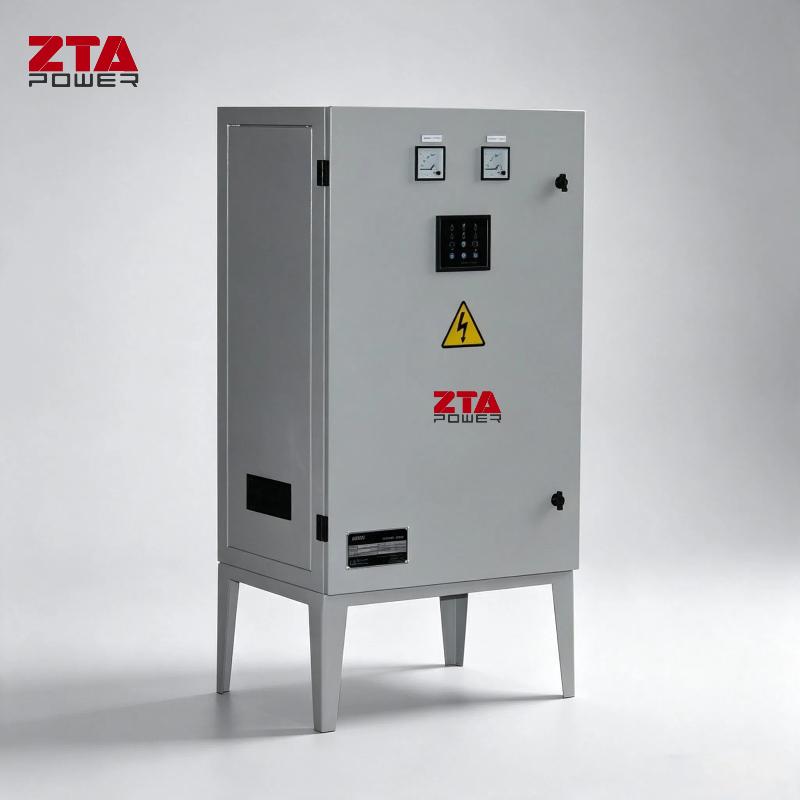

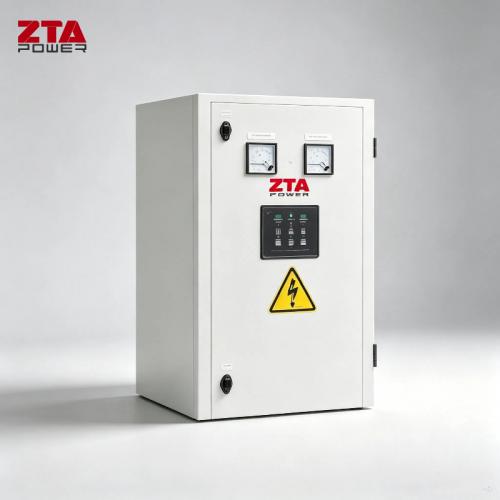

ATS (Chave de Transferência Automática) entre a rede elétrica e o grupo gerador

ATS (Chave de Transferência Automática) entre a rede elétrica e o grupo gerador

A chave de transferência automática da série ATS adota um módulo de comutação confiável e de alta qualidade, projetado para fornecimento de energia de emergência. Ela pode transferir a carga entre a rede elétrica e a rede elétrica, ou entre a rede elétrica e o gerador, em poucos segundos. A chave detecta automaticamente a tensão e a frequência da rede elétrica ou do gerador em tempo real. Em caso de falha no fornecimento de energia da rede elétrica, o grupo gerador será acionado automaticamente para fornecer energia à carga e manter o fornecimento contínuo. Assim que a energia da rede elétrica for restabelecida, o grupo gerador será desligado automaticamente e a carga voltará a ser alimentada pela rede elétrica.

A tecnologia e o desempenho do ATS estão em conformidade com as normas IEC60947-6-1 e GB14048.11-2002.

Parâmetros técnicos

Características:

• Manual ou automático opcional.
• O sistema de intertravamento mecânico e elétrico garante a transferência segura.
• Luz indicadora de estado para facilitar a operação.
• Classe de isolamento III.
• A entrada de cabos fica localizada na parte inferior da caixa de distribuição para facilitar a instalação.
• Desmonte os painéis dos quatro lados para facilitar a manutenção.
• Materiais: chapas de aço frio e pintura a pó.
• Aba de elevação na parte superior do painel para facilitar a remoção.
• Opção de modelo para parede ou de mesa.

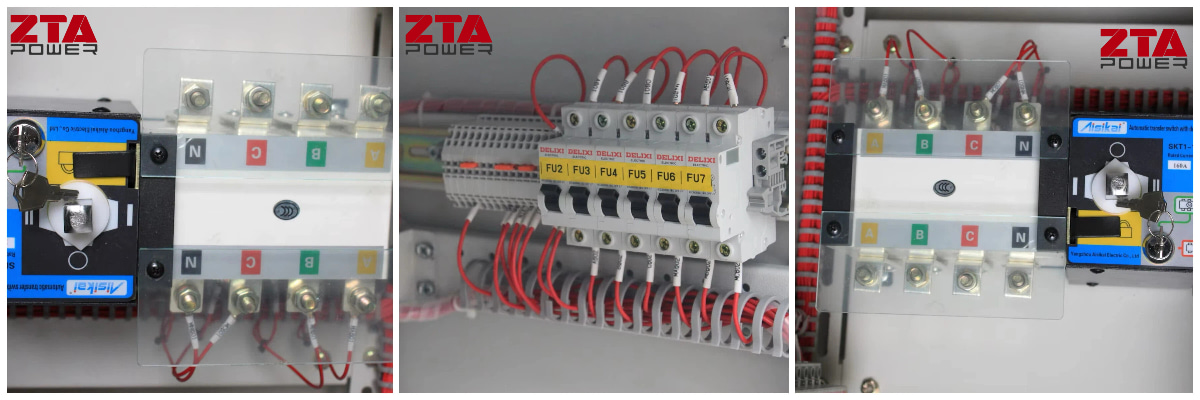

Âmbito do fornecimento:

1. Um módulo de comutação.

2. Duas tensões para a rede elétrica e para o gerador.

3. Uma chave seletora manual/automática.

4. Três luzes indicadoras de funcionamento da rede elétrica.

5. Três luzes indicadoras de que o gerador está funcionando.

6. Quatro fusíveis.

PERGUNTAS FREQUENTES:

P1: O que é uma chave de transferência automática (ATS) e qual a sua função?
A: Uma chave de transferência automática (ATS) é um componente crítico em um sistema de energia de reserva. Ela monitora continuamente a rede elétrica principal. Quando detecta uma falha de energia ou uma queda de tensão significativa, transfere automaticamente a carga elétrica para o gerador de reserva. Assim que a energia da rede é restabelecida, ela reconecta a carga e sinaliza o desligamento do gerador, garantindo um fornecimento de energia contínuo e confiável.

Q2: Por que o intertravamento de segurança é importante em um ATS e como ele é implementado?
A: O intertravamento de segurança é fundamental para evitar o cenário catastrófico da conexão simultânea da energia da rede elétrica e da energia do gerador (chamada de "paralelismo"). Nossas unidades ATS possuem intertravamento duplo:

Intertravamento mecânico: Um mecanismo físico impede que os dois contatores da fonte de alimentação sejam fechados simultaneamente.

Intertravamento Elétrico: A lógica de controle utiliza sinais elétricos para garantir ainda mais que apenas uma fonte possa ser acionada.
Este sistema duplo garante uma transferência "desconectada antes da reconexão", protegendo tanto o pessoal quanto o equipamento.

P3: Como escolho a classificação ATS correta (por exemplo, 100A, 400A) para minha aplicação?
A: A corrente nominal do ATS deve ser igual ou superior à corrente máxima do seu painel elétrico principal ou do circuito protegido. Você deve calcular a carga total (em amperes) que pretende proteger. É altamente recomendável consultar um eletricista qualificado ou nossa equipe de engenharia para garantir o dimensionamento correto, considerar as correntes de pico e estar em conformidade com as normas elétricas locais.

Q4: Qual é a diferença entre um ATS de Transição Aberta e um ATS de Transição Fechada?
UM: Transição aberta (interrupção antes da conexão): O tipo padrão e mais comum. Desconecta brevemente a carga de todas as fontes de energia (criando um breve momento de "desligamento") durante a transferência. Adequado para a maioria das aplicações onde uma breve interrupção (normalmente < 1 segundo) é aceitável.

Transição Fechada (Make-Before-Break): Utilizada para cargas críticas que não toleram interrupções de energia. Sincroniza o gerador com a rede elétrica antes da transferência, resultando em uma comutação "perfeita". Este método é mais complexo e dispendioso, sendo utilizado em centros de dados, hospitais, etc.

Q5: Posso operar o ATS manualmente?
R: Sim. Nossas unidades ATS geralmente possuem uma função de acionamento manual. Isso permite que você inicie manualmente uma transferência ou retorno à fonte principal usando uma chave/alavanca na unidade para manutenção, teste ou controle de emergência, mesmo se o controlador automático falhar.

Q6: Que tipo de manutenção um ATS requer?
A: A manutenção regular é essencial para a confiabilidade. Recomendamos:

Mensalmente: Inspeção visual para verificar a presença de poeira, conexões soltas ou sinais de superaquecimento.

Semestralmente/Anualmente: Realize um teste de transferência manual sob carga (como parte da sua rotina de manutenção do gerador). Solicite a um técnico certificado que inspecione e aperte as conexões elétricas, verifique os componentes mecânicos e confirme as configurações de controle. Siga sempre o cronograma de manutenção específico do fabricante.

Q7: Como o ATS é conectado e instalado?

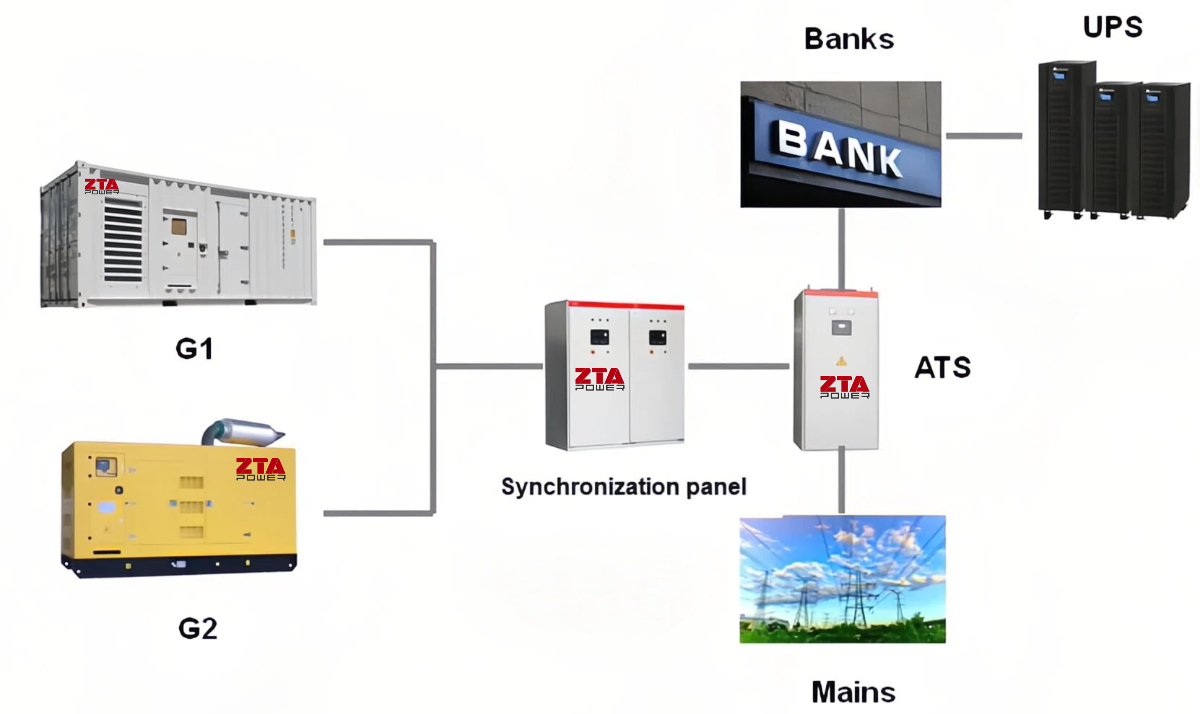

A: O ATS é instalado entre o painel do medidor principal da concessionária e o painel de cargas críticas (e o gerador). A instalação deve ser realizada por um eletricista licenciado, em conformidade com todas as normas elétricas nacionais e locais (por exemplo, o NEC nos EUA). Envolve conexões de alta tensão para ambas as fontes de energia e para a carga, bem como a fiação de controle de baixa tensão para o controlador do gerador.

P8: O ATS vem com painel de controle e sinal de partida do gerador?
R: Sim. Nossos painéis ATS padrão incluem um controlador integrado com indicadores de status. Eles enviam automaticamente um sinal de partida para o gerador ao detectar uma falha na rede elétrica. Eles também monitoram a tensão/frequência do gerador antes de transferir a carga e gerenciam o ciclo de resfriamento antes de desligar o gerador após o retorno da energia da concessionária.
