O que indicam os terminais UVW em um gerador?

O que você faz? Terminais UVW em um gerador Indicar?

Terminais UVW em um gerador

Representam os terminais do enrolamento CA trifásico, normalmente usados para conexões em estrela (Y) ou em triângulo (Δ). O método de conexão específico deve ser escolhido com base na potência e nos requisitos do motor, atentando-se para a sequência de fases e a segurança do isolamento.

Princípio de fiação

Definição de UVW: U, V e W são os identificadores dos terminais do enrolamento trifásico, correspondentes às três fases (L1, L2, L3) da fonte de alimentação.

Métodos de conexão

Conexão em estrela (Y): Conecte as três extremidades dos fios U2, V2 e W2 para formar um ponto neutro e conecte os fios de fase da fonte de alimentação a U1, V1 e W1, respectivamente. Esta configuração é adequada para cargas leves ou situações com baixa corrente de partida.

Conexão Delta (Δ): Conecte os terminais em série (U1 a W2, V1 a U2, W1 a V2) e conecte os fios de fase da fonte de alimentação a esses pontos de junção. Essa configuração é adequada para cargas pesadas ou situações que exigem alto torque.

Etapas de fiação

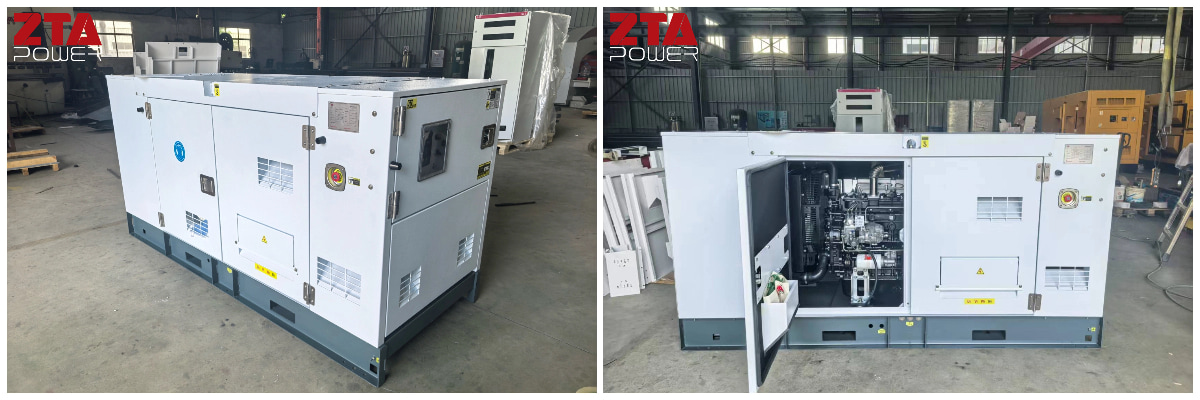

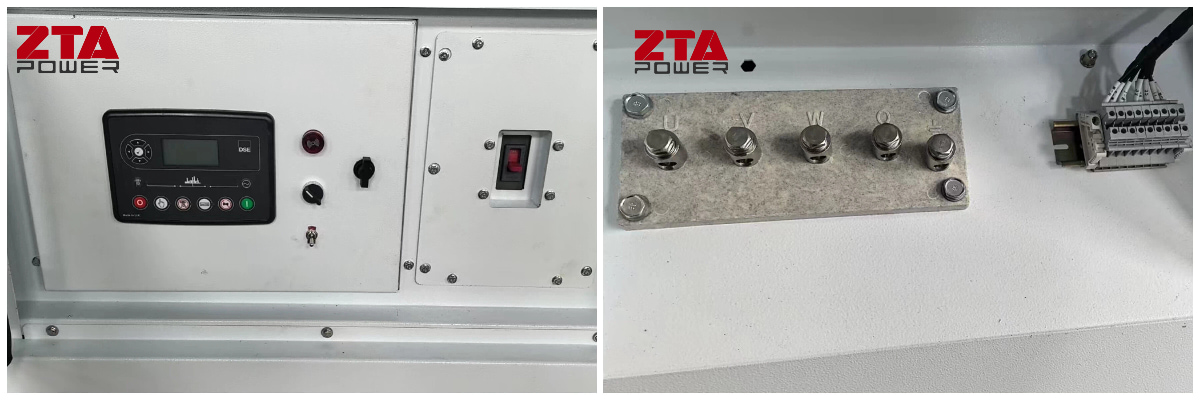

Identificação dos terminais: A caixa de terminais contém U1, V1, W1 (pontos iniciais) e U2, V2, W2 (pontos finais). Confirme a sequência de identificação.

Selecione o método de conexão:

Para o modelo Star: Conecte U2, V2 e W2 juntos; conecte os fios de fase a U1, V1 e W1.

Para o sistema Delta: Conecte U1 a W2, V1 a U2 e W1 a V2; conecte os fios de fase a esses pontos de junção.

Operação segura: Execute todos os trabalhos após desligar a alimentação elétrica. Utilize ferramentas isoladas e certifique-se de que todos os parafusos estejam bem apertados.

Precauções

Correspondência da sequência de fases: A sequência de fases da fonte de alimentação deve corresponder à indicação na placa de identificação do motor para evitar inversão de polaridade ou danos.

Segurança do isolamento: Verifique o isolamento dos fios e terminais antes de operar o equipamento para evitar curtos-circuitos ou choques elétricos.

Conexões seguras: Certifique-se de que todos os pontos de conexão estejam firmes e confiáveis para evitar superaquecimento localizado causado por contatos soltos.

Conformidade com as especificações: Siga rigorosamente os diagramas de fiação e as instruções fornecidas pelo fabricante. fabricante de geradores .

Adaptação de energia: Motores de alta potência (por exemplo, acima de 7,5 kW) são normalmente configurados com uma conexão Delta por padrão.

Testes de resistência: A resistência entre os enrolamentos deve ser medida antes da fiação para garantir que não haja curto-circuito ou circuito aberto.
