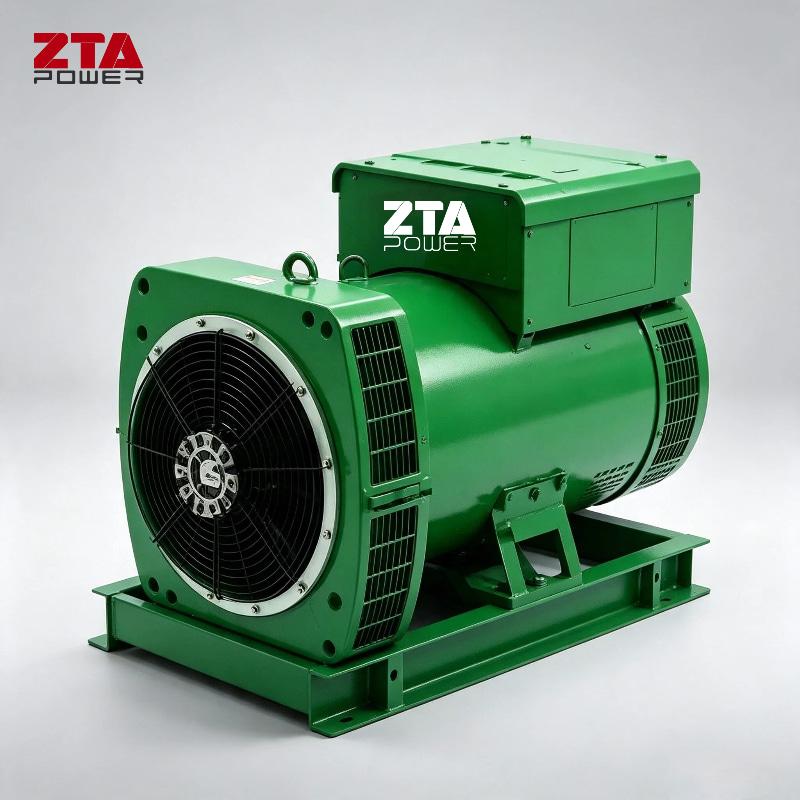

Alternador sem escovas de rolamento único 100 kVA para grupo gerador
O Alternador sem escovas de rolamento único 100KVA é um alternador de alto desempenho projetado para uso em grupos geradores, oferecendo geração de energia confiável e eficiente para uma ampla gama de aplicações
Marca:
ZTAItem no.:
ZA100Ordem (MOQ):
1Pagamento:
T/T 30%, 70% Before shipmentOrigem do produto:
ChinaPorta de remessa:
Xiamen, ChinaTempo de espera：
3-4 weeksPeso：
332Alternador sem escovas de 100 kVA com rolamento único para conjunto gerador
Construído com tecnologia avançada sem escovas e um design de rolamento único, este alternador garante operação suave, baixa manutenção e durabilidade a longo prazo. Com uma potência nominal de 100 kVA, é a escolha ideal para soluções de energia de reserva e primária, atendendo às necessidades industriais, comerciais e residenciais.
Em conformidade com os padrões internacionais
O alternador está em conformidade com as principais normas e regulamentos internacionais: IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA C22.2 n°100-14, UL 1446 (UL 1004 mediante solicitação), regulamentos marítimos, etc. Pode ser integrado a um gerador com marcação CE.
O LSA 44.3 é projetado, fabricado e comercializado em um ambiente ISO 9001 e ISO 14001.
Desempenho elétrico de ponta
um-Isolamento classe H
â— Enrolamento reconectável padrão de 12 fios, passo 2/3, tipo nº 6
â— Faixa de tensão:
- 50 Hz: 220 V - 240 V e 380 V - 415 V (440 V)
- 60 Hz: 208 V - 240 V e 380 V - 480 V
â— Alta eficiência e capacidade de partida do motor
â— Outras tensões são possíveis com enrolamentos adaptados opcionais:
- 50 Hz: 440 V (nº 7), 500 V (nº 9), 690 V (nº 10 ou 52)
- 60 Hz: 380 V e 416 V (nº 8), 600 V (nº 9)
â— Em conformidade com EN 61000-6-3, EN 61000-6-2, EN 55011, grupo 1 classe B para zona europeia (marcação CE)
Estrutura mecânica reforçada usando modelagem de elementos finitos
â— Conjunto rígido compacto para melhor suportar as vibrações do gerador
â— Estrutura de aço e caixa de terminais
â— Flanges e blindagens de alumínio/ferro fundido
â— Versões de dois e de um rolamento projetadas para serem adequadas a motores térmicos disponíveis comercialmente
â— Balanceamento de meia chaveta de dois rolamentos
â— Rolamentos com lubrificação permanente (20 000h)
â— Sentido de rotação: horário e anti-horário (sem redução de potência)
Sistema de excitação e regulação adequado à aplicação
| Sistema de excitação | Opções de regulação | ||||||
|
Regulador de voltagem |
DESVIO |
AREP (opção) |
PMG (opção) |
TC Transformador de corrente para paralelismo |
Rede elétrica paralelismo |
trifásico sentindo |
Tensão remota potenciômetro |
| R$ 250 | Padrão | - | - | - | - | - | √ |
| D350 | - | Padrão | Padrão | √ | - | √ | √ |
| D550 | Opção | Opção | Opção | √ | √ | √ | √ |
Sistema de proteção adequado ao ambiente
â— O LSA 44.3 é IP 23
â— Proteção de enrolamento padrão para ambientes limpos com relativa
umidade ≤ 95%, incluindo ambientes marinhos internos
â— Opções:
- Filtros na entrada de ar: redução de 5%
- Filtros na entrada e saída de ar (IP 44): redução de 10%
- Aquecedores de ambiente
- Proteção térmica para enrolamentos do estator
- Proteção de enrolamento para ambientes agressivos e maior umidade relativa
mais de 95%
- Altura do eixo: H = 225 mm em
Equipado com alternadores sem escovas (por exemplo, Leroy-Somer, Stamford ou Mecc Alte), garantindo saída de tensão estável e alta eficiência.
Regulação de tensão dentro de ±1%, adequada para equipamentos eletrônicos sensíveis.
| Modelo de alternador | LSA 44.3S5 |
| Passo sinuoso | 2/3 |
| Número de fios | H |
| Proteção |
12 |
| Altitude | 4 |
| Excesso de velocidade | ≤2250rpm |
| Fluxo de ar |
0,25 m3/s, 50 Hz - 0,30 m3/s, 60 Hz |
| Sistema de excitação | Derivação |
| Tipo AVR | R$ 250 |
| Regulação de tensão (*) |
± 0,5% |
| Corrente de curto-circuito |
- |
| Distorção Harmônica Total THD (**) sem carga ........: |
< 2% |
| Distorção Harmônica Total THD (**) em carga linear ..: | < 5% |
|
Forma de onda: NEMA = TIF (**) |
< 50 |
(*) Estado estacionário. (**) Distorção harmônica total entre fases, sem carga ou em carga (sem distorção).
⇐ Sistemas de Controle Avançados ⇒ (Marca Deif SGC 420MKII, UK Deepsea 6120, Smartgen 6120, Comap AMF 25, ... ETC também disponível com base na necessidade do cliente)
Caixa de terminais compacta e de design
â— Fácil acesso ao AVR (tampa) e às conexões
â— Bloco de terminais para reconectar a tensão
Alternador de baixa tensão - 4 polos
Especialmente adaptado para aplicações
O alternador LSA44.3 foi projetado para ser adequado para aplicações típicas de gerador, como: reserva, energia principal, cogeração, aplicações marítimas, aluguel, telecomunicações, etc.
Design sem escovas:
Elimina a necessidade de escovas, reduzindo o desgaste e minimizando os requisitos de manutenção.
Garante uma operação confiável com menos peças móveis, aumentando a longevidade.
Construção de rolamento único:
Simplifica a instalação e o alinhamento, reduzindo o tempo e os custos de configuração.
Oferece operação estável e sem vibração, mesmo sob cargas pesadas.
Alta eficiência:
O design eletromagnético otimizado garante alta eficiência de conversão de energia.
Reduz o consumo de combustível e os custos operacionais dos grupos geradores.
Qualidade de construção robusta:
Construído com materiais de alta qualidade para suportar condições operacionais adversas.
Projetado para durabilidade e longa vida útil.
Baixa manutenção:
A tecnologia sem escovas e o design de rolamento único reduzem significativamente a necessidade de manutenção frequente.
Fácil acesso aos componentes para inspeção e manutenção.
Compacto e leve:
O design compacto permite fácil integração em grupos geradores.
Ideal para aplicações onde espaço e peso são fatores críticos.
Sistema de resfriamento avançado:
O mecanismo de resfriamento eficiente garante um desempenho estável mesmo sob altas cargas.
Evita o superaquecimento e aumenta a vida útil do alternador.
Conformidade global:
Atende aos padrões internacionais de desempenho, segurança e confiabilidade.
Adequado para uso em diversos ambientes e indústrias.
| Deif SGC420MKII | Deepsea 6120 | |
| Entradas Digitais | 5 | 6 |
| Saídas Digitais | 8 | 8 |
| Entradas analógicas | 4 | 4 |
| Monitoramento atual | 3 | 4 |
| Parâmetros de proteção múltipla | 32-520V | 26-719V |
| Porta RS485 | ✔ | ✘ |
| Corrente de sequência zero | ✔ | ✘ |
| Monitoramento BTB | ✔ | ✘ |
