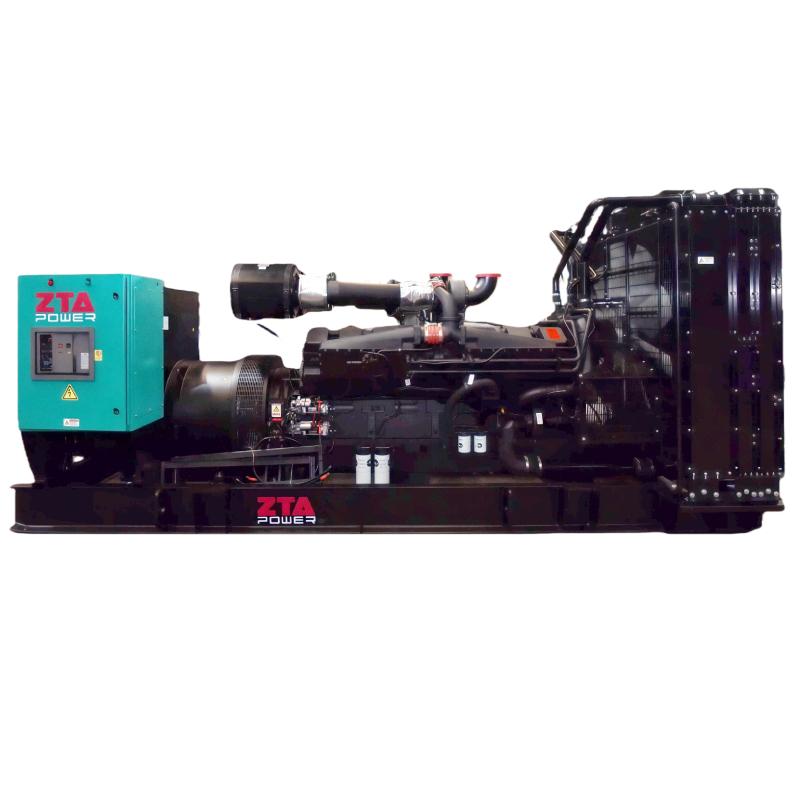

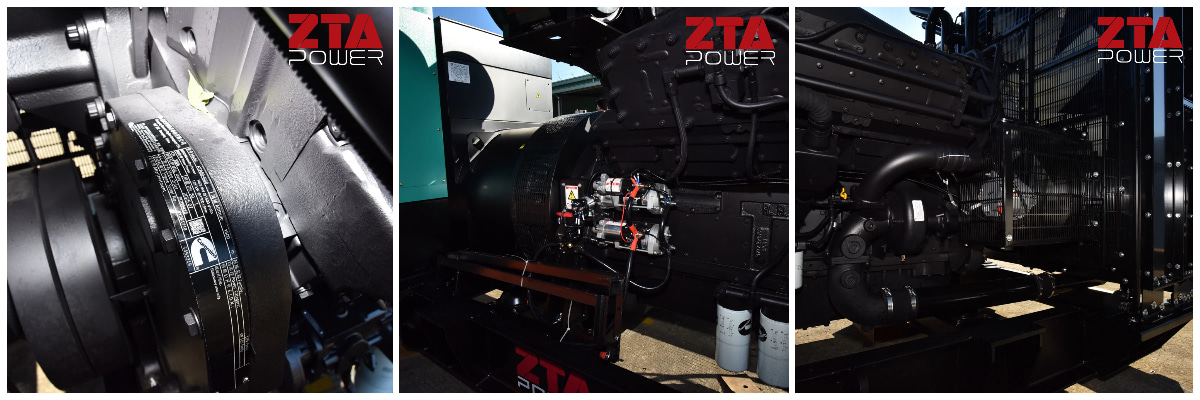

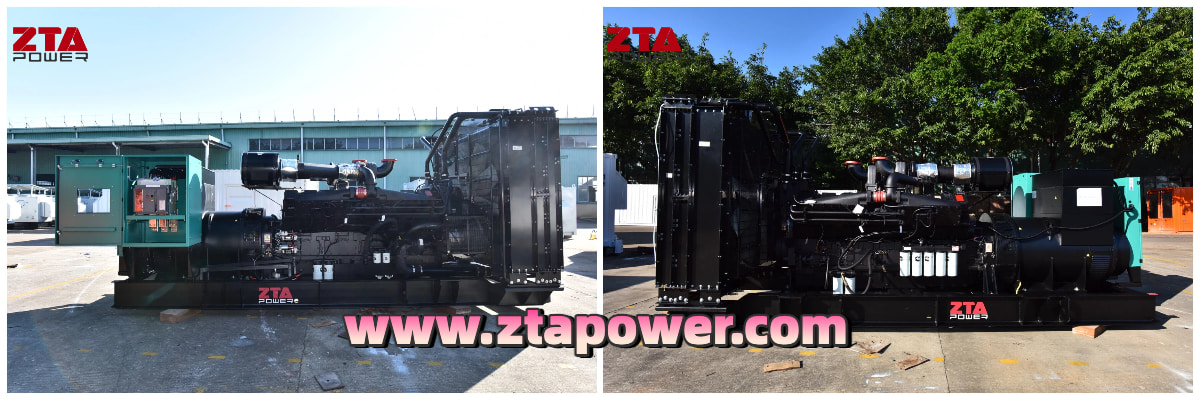

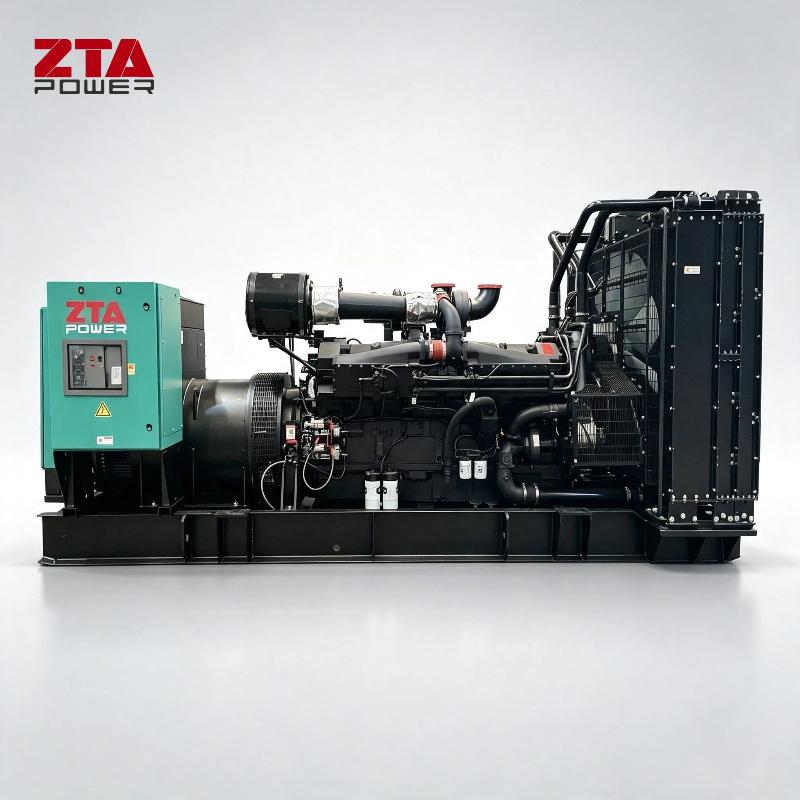

Gerador a diesel Cummins 1000KW 1250kVA KTA50-G3

Operação em temperaturas e altitudes elevadas:

O motor pode funcionar nas seguintes condições:

1800 RPM até 5000 pés (1500 m) e 104°F (40°C) sem redução de potência.

1500 RPM até 5000 pés (1500 m) e 104°F (40°C) sem redução de potência.

Para operação contínua acima dessas condições, reduza a potência em 4% por 1.000 pés (300 m) e 1% por 10°F (2% por 11°C).

Painel de controle avançado

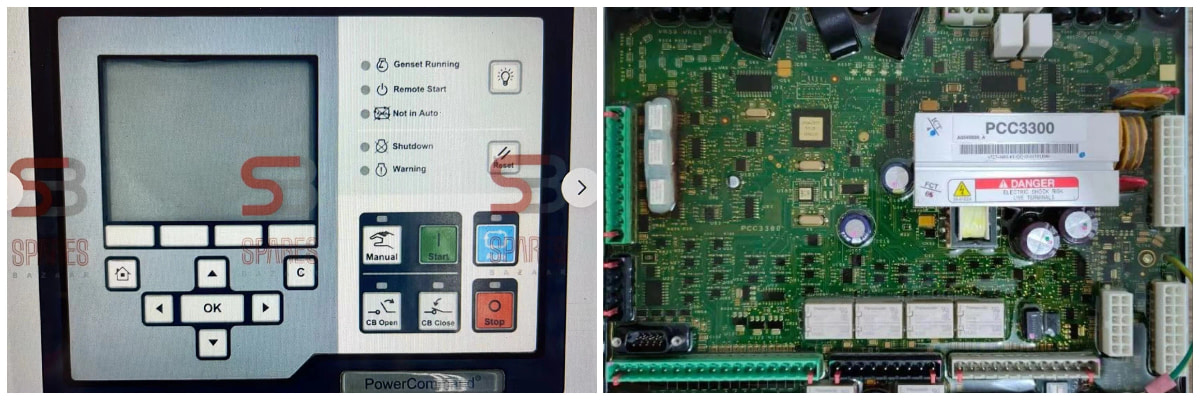

Painel de controle Power Command 3.3 (opcional)

Ficha técnica

O sistema de controle Power Command® é um sistema de monitoramento, medição e controle de grupos geradores baseado em microprocessador, projetado para atender às demandas dos grupos geradores acionados por motor atuais. A integração de todas as funções de controle em um único sistema proporciona maior confiabilidade e desempenho, em comparação com os sistemas de controle de grupos geradores convencionais. Esses sistemas de controle foram projetados e testados para suportar o ambiente severo em que os grupos geradores são normalmente utilizados.

Descrição

O controlador PowerCommand para grupos geradores é adequado para uso em uma ampla gama de grupos geradores a diesel e a gás natural de combustão pobre em aplicações de paralelismo. O controlador PowerCommand é compatível com excitação shunt ou PMG. É adequado para uso com geradores reconectáveis ou não reconectáveis e pode ser configurado para qualquer frequência, tensão e conexão de energia de 120 a 600 VCA linha a linha, 601 a 45.000 VCA com transformador de potencial externo. A energia para este sistema de controle é derivada do grupo gerador. Partida de baterias. O controle funciona em uma faixa de tensão de 8 VCC a 30 VCC.

Recurso :

• Funcionamento com baterias de 12 e 24 VCC.

• Regulação digital de tensão - Regulador trifásico de onda completa tipo FET, compatível com sistemas shunt ou PMG. A detecção é trifásica.

• Comunicações completas do motor com autoridade total (quando aplicável)

- Proporciona comunicação e controle com o Módulo de Controle do Motor (ECM).

• Proteção AmpSentry™ - para verdadeira proteção contra sobrecorrente do alternador.

• Monitoramento do grupo gerador - Monitora o status de todas as funções críticas do motor e do alternador.

• Medição digital de grupos geradores (CA e CC).

• Sistema de monitoramento de bateria do grupo gerador para detectar e alertar sobre condições de bateria fraca.

• Configurável para medição CA monofásica ou trifásica.

• Partida do motor - Inclui drivers de relé para motor de arranque, corte de combustível (FSO), alimentação de vela incandescente/ignição por faísca e interruptor B+.

• Proteção do grupo gerador – Protege o motor e o alternador.

• Relógio em tempo real para registro de data e hora de falhas e eventos.

• O relógio do aparelho de exercícios e a hora de início/parada iniciam um teste com ou sem carga, ou uma sessão de Carga Base ou de Redução de Pico.

• O Controle Digital de Transferência de Energia (AMF) proporciona operação de transferência de carga nos modos de transição aberta, transição fechada ou transferência suave (rampa).

• O Paralelismo Estendido (Redução de Pico/Carga Base) regula a potência ativa e reativa de saída do grupo gerador quando conectado em paralelo à rede elétrica. A potência pode ser regulada no ponto de monitoramento do grupo gerador ou da rede elétrica.

• Sincronização digital de frequência e adaptação de tensão.

• Partilha de carga isócrona

• Controle de queda de KW e KVAR

• Verificação de Sincronização – A função de verificação de sincronização possui ajustes para janela de ângulo de fase, janela de tensão, janela de frequência e atraso de tempo.

• Medição e proteção de barramento CA/utilitário

• Facilidade de manutenção avançada – utilizando o InPower™, uma ferramenta de software para serviços baseada em PC.

• Proteção ambiental – O sistema de controle foi projetado para operação confiável em ambientes agressivos.

A placa de controle principal é um módulo totalmente encapsulado e protegido contra intempéries.

• Interface ModBus para interconexão com equipamentos do cliente.

• Entradas e saídas configuráveis – Quatro entradas discretas e quatro saídas de relé de contato seco.

• Garantia e assistência técnica – Com o respaldo de uma garantia abrangente e uma rede mundial de distribuidores especializados.

• Certificações – Adequado para uso em grupos geradores projetados, fabricados, testados e certificados de acordo com as normas relevantes UL, NFPA, ISO, IEC, Mil Std. e CE.

Funções de controle básico

Capacidade HMI

Opções – Opções de IHM local e remota

Ajustes do operador – A IHM inclui recursos para

Muitas funções de configuração e ajuste.

Dados de hardware do grupo gerador – Acesso ao controle e

Número de peça do software, potência do grupo gerador em KVA e grupo gerador

O número do modelo é fornecido pela IHM ou pelo InPower.

Registros de dados – Inclui tempo de funcionamento do motor, tempo de ativação do controlador,

Número de tentativas de partida, total de quilowatts-hora e perfil de carga. (Dados dos registros de controle indicando as horas de operação em porcentagem da carga nominal em kW, em incrementos de 5%. Os dados são apresentados no painel de operação com base no total de horas de operação do gerador.)

Histórico de falhas – Fornece um registro das condições de falha mais recentes com data e hora de controle. Até 32 eventos são armazenados na memória não volátil de controle.

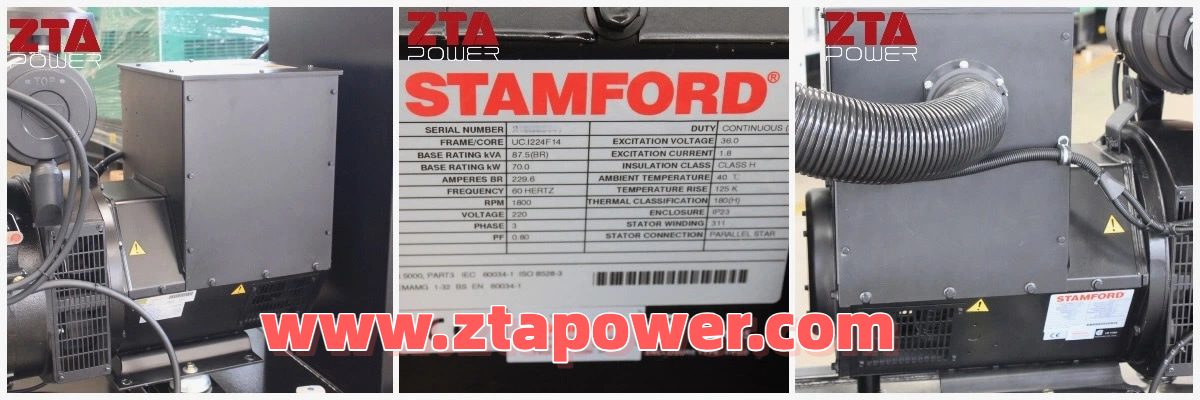

Dados do alternador

- Tensão (monofásica ou trifásica entre fases e entre fase e neutro)

- Corrente (monofásica ou trifásica)

- kW, KVAR, fator de potência, KVA (trifásico e total)

- Frequência

Especificações do Contêiner Silencioso de 40 pés HQ

Fornecimento de documentos

Os seguintes documentos devem estar disponíveis individualmente ou devem estar indicados nos manuais de serviço e manutenção.

Especificação do disjuntor
