Como calcular, corrigir e melhorar o fator de potência do gerador?

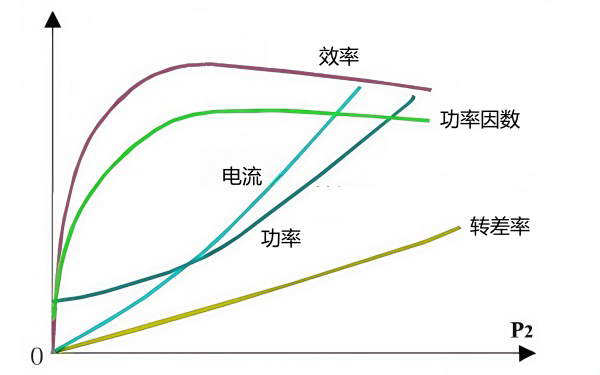

Fator de potência

O Fator de Potência (FP) é um indicador crucial em grupos geradores a diesel para medir a eficiência na utilização de energia elétrica. Ele representa a relação entre a potência ativa e a potência aparente. Reflete o grau em que a energia elétrica é efetivamente utilizada e normalmente é expresso em forma decimal ou percentual. Gerador Cummins detalha os métodos de cálculo, correção e melhoria do fator de potência neste documento para referência de engenheiros elétricos.

I. Definição e Cálculo do Fator de Potência

1. Definição de Fator de Potência
O fator de potência é definido como:
Fator de Potência = Potência Ativa (P) / Potência Aparente (S)
(1) Potência ativa (P): A potência que realmente realiza trabalho, medida em Watts (W).
(2) Potência aparente (S): O produto da tensão e da corrente, medida em Volt-Amperes (VA).
O valor do fator de potência varia de 0 a 1 (ou 0% a 100%). Um fator de potência próximo de 1 indica maior eficiência na utilização de energia elétrica.

2. Cálculo do Fator de Potência
A fórmula de cálculo do Fator de Potência (FP) é:
PF = P / S
Onde: P ------ Potência Ativa (Unidade: Watts, W); S ------ Potência Aparente (Unidade: Volt-Amperes, VA)
Também pode ser calculado usando o cosseno do ângulo de diferença de fase (θ) entre tensão e corrente:
PF = cos(θ)

3. Significado físico do fator de potência
(1) Em condições ideais, a tensão e a corrente estão em fase, o fator de potência é 1, indicando que a energia elétrica é totalmente utilizada de forma eficaz.
(2) Em circuitos práticos, devido à presença de cargas indutivas ou capacitivas, existe uma diferença de fase (θ) entre a tensão e a corrente, fazendo com que o fator de potência seja menor que 1. Neste caso, existe potência reativa (Q) no circuito, reduzindo a eficiência de utilização da energia elétrica.

4. Classificação do Fator de Potência
Com base nas características da carga, o fator de potência pode ser dividido em:
(1) Fator de Potência Atrasado: Comum em cargas indutivas (por exemplo, motores, transformadores). A corrente está atrasada em relação à tensão, e o ângulo de diferença de fase θ é positivo.
(2) Fator de Potência Avançado: Comum em cargas capacitivas (por exemplo, capacitores). A corrente está adiantada em relação à tensão, e o ângulo de diferença de fase θ é negativo.

5. Importância do fator de potência
(1) Eficiência energética: Um fator de potência menor indica uma proporção maior de potência reativa no sistema, levando a um desperdício mais severo de energia elétrica.
(2) Capacidade do equipamento: Um baixo fator de potência aumenta a potência aparente, levando a uma maior capacidade do equipamento necessária.
(3) Perdas de linha: Um baixo fator de potência causa um aumento na corrente da linha, aumentando as perdas de linha e a geração de calor.
(4) Custos de eletricidade: Muitas empresas de energia cobram taxas adicionais aos usuários com baixo fator de potência.

6. Exemplo de Fator de Potência
Suponha que um grupo gerador a diesel monofásico tenha uma tensão de 220 V, uma corrente de 10 A e uma potência ativa de 1,5 kW, então:
(1) Potência aparente: S = V × I = 220 × 10 = 2200 VA.
(2) Fator de potência: PF = P / S = 1500 / 2200 ≈ 0,68 (ou 68%).

II. Correção do Fator de Potência

A correção do fator de potência é normalmente obtida pela compensação da potência reativa. Os métodos comuns incluem:

1. Capacitores paralelos
(1) Princípio: Os capacitores fornecem potência reativa avançada para compensar a potência reativa atrasada das cargas indutivas.
(2) Aplicação: Adequado para geradores, transformadores e outras cargas indutivas.

2. Condensadores Síncronos
(1) Princípio: Ajustando a corrente de excitação, um gerador síncrono pode fornecer potência reativa adiantada ou atrasada.
(2) Aplicação: Adequado para grandes aplicações industriais ou grupos geradores a diesel.

3. Compensador de Var Estático (SVC)
(1) Princípio: Utiliza reatores e capacitores controlados por tiristores para compensar dinamicamente a potência reativa.
(2) Aplicação: Adequado para situações que exigem compensação rápida de potência reativa.

III. Melhoria e Efeitos do Fator de Potência

1. Métodos para melhorar o fator de potência
Melhorar o fator de potência não só aumenta a eficiência do sistema, como também reduz perdas e custos de eletricidade. Métodos comuns incluem:
(1) Otimização da operação do equipamento: evite a operação sem carga ou com carga leve de equipamentos como geradores para reduzir o consumo de energia reativa.
(2) Uso de equipamentos de alta eficiência: selecione geradores, transformadores, etc. de alta eficiência para reduzir a demanda de energia reativa.
(3) Projeto racional de grupos geradores a diesel: planeje o sistema de distribuição de energia de forma racional, reduza a transmissão de energia de longa distância e diminua as perdas na linha.
(4) Manutenção regular: inspecione regularmente os grupos geradores a diesel e o sistema de distribuição de energia para garantir que os equipamentos de compensação, como capacitores, estejam funcionando normalmente.

2. Benefícios econômicos da correção do fator de potência
(1) Custos de eletricidade reduzidos: um alto fator de potência reduz as perdas de energia reativa, diminuindo os custos de eletricidade.
(2) Melhor utilização do equipamento: o aumento do fator de potência aumenta a capacidade do sistema, reduzindo o investimento em equipamentos.
(3) Perdas de linha reduzidas: um alto fator de potência reduz a corrente da linha, reduzindo perdas e prolongando a vida útil do equipamento.

Resumo:
O fator de potência é um indicador fundamental para medir a eficiência da utilização de energia elétrica, definido como a relação entre a potência ativa e a potência aparente. Portanto, o cálculo, a correção e a melhoria do fator de potência são etapas cruciais na otimização de grupos geradores a diesel. Por meio da correção e da melhoria racionais do fator de potência, as perdas de potência reativa podem ser reduzidas e a eficiência operacional de grupos geradores a diesel pode ser otimizado e os custos de eletricidade podem ser reduzidos.
