Grupo gerador a diesel Cummins Power 100kW 125kVA 6BTA5.9-G2

Grupo gerador a diesel Cummins Power 100kW 125kVA 6BTA5.9-G2

Este grupo gerador a diesel confiável apresenta o comprovado motor Cummins 6BTA5.9-G2 turboalimentado e com pós-arrefecimento, fornecendo 100 kW (Prime) / 125 kVA de energia confiável a 50 Hz, 400 V, trifásico. Equipado com um alternador de alta eficiência e um painel de controle Deepsea/ComAp, é ideal para aplicações de energia de reserva ou principal em ambientes comerciais, industriais e remotos. Construído para durabilidade, eficiência de combustível e fácil manutenção — pronto para implantação imediata.

Especificações do Grupo Gerador

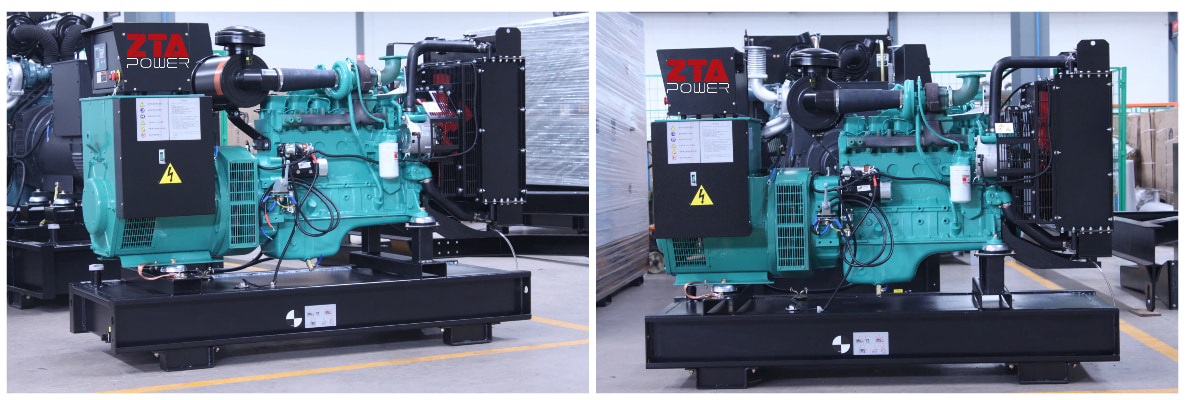

Ficha técnica do motor diesel Cummins 6BTA5.9-G2

O Cummins 6BTA5.9-G2 é um motor diesel de 6 cilindros em linha, turboalimentado e com pós-arrefecimento (T/A), confiável e projetado para aplicações industriais e de geração de energia. Como parte da renomada plataforma Série B da Cummins, ele oferece desempenho robusto, eficiência de combustível e longa vida útil em operação contínua ou de reserva.

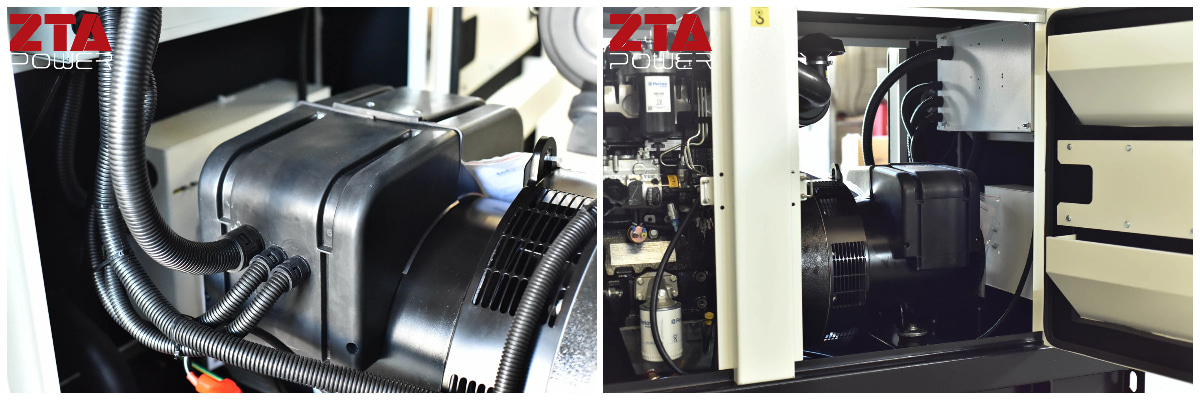

Especificações do Alternador Sem Escovas Stamford

O UCI274ES é um alternador CA autoexcitado, sem escovas e de alto desempenho da Stamford, projetado para geração de energia confiável em aplicações industriais e comerciais de reserva ou de potência contínua. Com uma construção robusta e um projeto eletromagnético avançado, ele fornece uma saída de tensão estável mesmo sob condições de carga exigentes.

Em conformidade com as normas internacionais

Os geradores são fabricados utilizando procedimentos de produção com nível de garantia de qualidade conforme a norma BS EN ISO 9001. A regulação de tensão especificada pode não ser mantida na presença de certos sinais transmitidos por rádio. Qualquer alteração no desempenho estará dentro dos limites do Critério 'B' da norma EN61000-6-2:2001. Em nenhum momento a regulação de tensão em regime permanente excederá 2%.

Modelo de Alternador Stamford	UCI274ES
Classe de isolamento	H
Inclinação sinuosa	2/3 (wdg 6)
Número de fios	12
Proteção	IP23
Altitude	≤ 1000 m
Sistema de excitação	SHUNT
Tipo AVR	MX321
Regulação de tensão (*)	± 0,5%
Distorção Harmônica Total (THD) (**) sem carga	< 2%
Distorção Harmônica Total (THD) (**) em carga linear:	< 4%
Forma de onda: NEMA = TIF (**)	< 50
Distorção harmônica total (THD) (**) em carga linear	< 5% de acordo com o CEI
Forma de onda NEMA = TIF (**)	< 50
Forma de onda IEC = THF (**)	< 2%
Opcional	- Filtros na entrada de ar: redução de 5% - Filtros na entrada e saída de ar (IP 44): redução de 10% - Proteções contra enrolamento para ambientes agressivos e umidade relativa superior a 95% - Aquecedores de ambiente - Proteção térmica para enrolamentos do estator - Caixa de terminais de aço

Painel de controle avançado

A lista de equipamentos e funções apresentada abaixo não é exaustiva.

O equipamento deve ser fornecido em perfeitas condições de funcionamento e adequado à função para a qual se destina; deve permitir:

- Partida automática,

- Partida manual,

- Posição de teste,

- Interrupção completa em caso de intervenção no set de filmagem.

- Monitoramento e controle das funções de segurança:

Sinalização de falhas, óptica e acústica, com memória óptica para problemas de partida, falta de pressão do óleo, falta de pré-lubrificação, temperatura excessiva da água, temperatura excessiva do óleo e sobrevelocidade. A falha na partida na primeira tentativa deve ser sinalizada para que uma verificação possa ser realizada.

- Configurar sinalização de funcionamento: saída do alternador, disjuntor normalmente fechado, disjuntor de emergência fechado, presença de tensão da rede elétrica, sobrecarga do alternador, falta de combustível.

- Proteção do alternador: parada automática do motor,

- Sinalização remota por contatos secos de qualquer polaridade.

- Configurar em operação automática,

- Configurado para operação manual,

- Colocado em falta,

- Retirado de serviço:

	Deepsea 6120	Deepsea 7320
Idioma de exibição	18	18
Os idiomas podem ser armazenados no módulo.	2	7
Porta RS232	-(Não disponível)	√
Porta RS485	■*(*indica que o módulo de comunicação DSE857 precisa ser adicionado.)	√
Porta Ethernet	■**(**indica que o módulo de comunicação DSE855 precisa ser adicionado.)	■**(**indica que o módulo de comunicação DSE855 precisa ser adicionado.)
Proteção contra curto-circuito	√	√
Proteção de sequência de fase negativa	√	√
Proteção contra falhas de aterramento	-(Não disponível)	√

Especificação do disjuntor

Fabricante	Delixi/Chint
Capacidade	250A
Pólo	3P

Especificações da bateria de arranque

Escopo de Fornecimento Padrão

Escopo de fornecimento opcional

PERGUNTAS FREQUENTES:

Quais são os requisitos de manutenção para um grupo gerador de 125 kVA?

✅ Diariamente / Antes de cada utilização (Verificações do operador)

• Verifique o nível do óleo do motor e complete, se necessário.
• Verifique o nível do líquido de arrefecimento (caso não seja um sistema de circuito fechado com reservatório de expansão).
• Verifique o nível de combustível e procure por vazamentos ou contaminação por água.
• Certifique-se de que a tensão da bateria seja ≥ 24 V (para sistemas de 24 V); limpe os terminais se estiverem corroídos.
• Confirme se não há alarmes de erro no painel de controle (por exemplo, Deepsea 6120/DSE7320).

A cada 250 horas de funcionamento (ou a cada 6 meses) – O que vier primeiro)

Trocar o óleo do motor e o filtro de óleo.

Substituir filtros de combustível (primário e secundário)

Inspecione/substitua o filtro de ar (limpe ou substitua se estiver obstruído).

Verifique a tensão e o desgaste das correias de transmissão.

Inspecione o sistema de escape para verificar se há vazamentos ou acúmulo de fuligem.

Teste a chave de transferência automática (ATS), se instalada.

Execute sob carga por pelo menos 30 – 60 minutos (essencial para unidades de reserva)

A cada 500 horas de funcionamento (ou anualmente)

Substitua o líquido de arrefecimento (se estiver usando líquido de arrefecimento convencional; o líquido de arrefecimento de longa duração pode durar 2 anos). – 3 anos)

Inspecione o turbocompressor (para verificar vazamentos de óleo ou folga nos rolamentos).

Verifique a folga das válvulas (em motores mecânicos como o 6BTA5.9-G2)

Inspecione o alternador:

Limpe a poeira dos enrolamentos (use ar seco e em baixa pressão).

Verifique o aperto do terminal.

Realizar teste de resistência de isolamento (teste com megômetro >5 M) Ω )

Inspecione a bateria: teste a carga e limpe os terminais; substitua a cada 2 anos. – 3 anos

Verifique os parafusos de montagem e as almofadas antivibração.

A cada 1.000 – 2.000 horas (ou a cada 2 – 3 anos)

Lavar e reabastecer o sistema de refrigeração

Inspecionar/substituir mangueiras e braçadeiras

Testar a funcionalidade do AVR (Regulador Automático de Tensão).

Inspecione o chicote de fios quanto a desgaste por atrito ou danos causados pelo calor.

Realizar teste de carga total em banco de motores (para evitar o acúmulo de líquido em motores a diesel).

Melhores Práticas Essenciais

Evitar “ sem carga ” Funcionamento: Os motores a diesel devem funcionar por pelo menos 30 minutos. – Reduzir a carga em 50% periodicamente para evitar o acúmulo de combustível não queimado nos gases de escape.

Utilize peças genuínas ou aprovadas pelo fabricante original: especialmente para filtros, óleo e líquido de arrefecimento.

Mantenha um registro de manutenção: anote as horas de uso, as trocas de óleo, os reparos e os resultados dos testes.

Para geradores de reserva: Funcionamento semanal/mensal sob carga. — mesmo que a energia da concessionária seja estável.

Consumíveis típicos para um conjunto gerador de 125 kVA (exemplo: Cummins 6BTA5.9-G2)

Seguir este plano de manutenção maximizará a confiabilidade, a eficiência de combustível e a vida útil (normalmente 15.000 km). – Mais de 25.000 horas para conjuntos bem conservados).
