Características de qualidade para cabos de conexão de grupos geradores a diesel

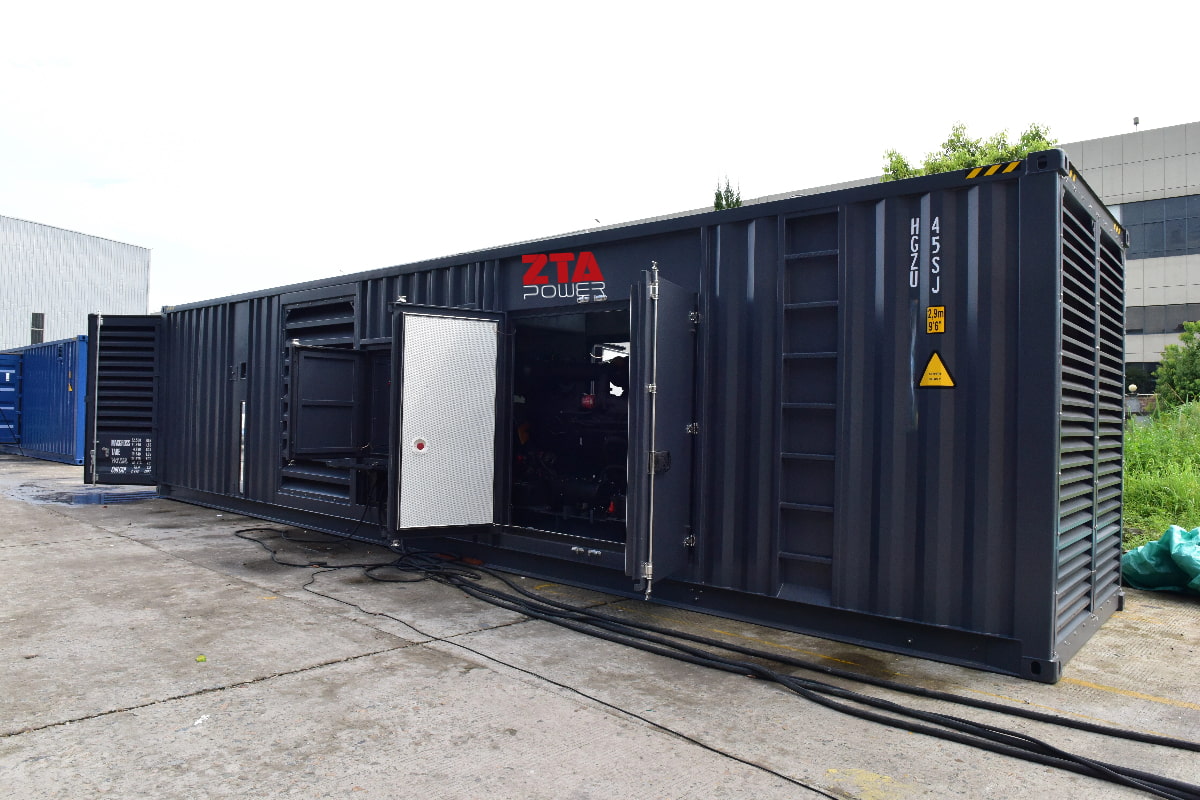

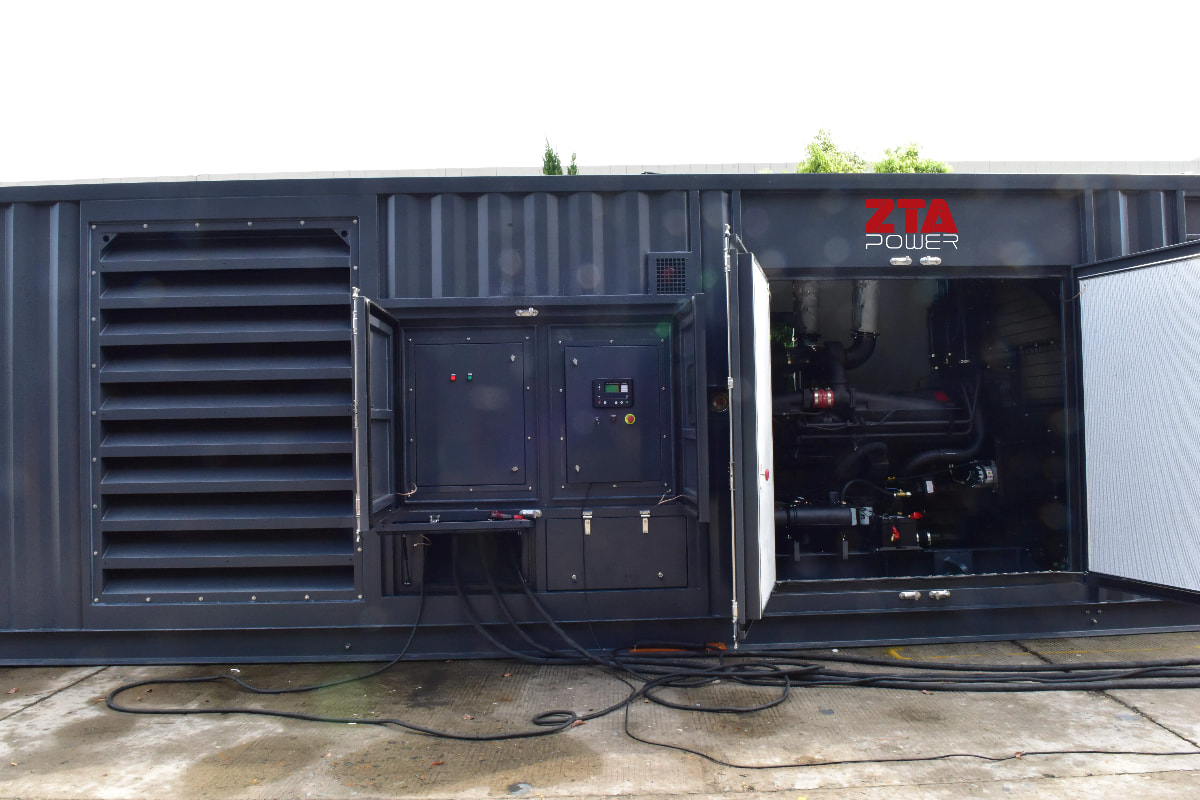

Os requisitos de qualidade para cabos de conexão de grupos geradores a diesel Os cabos de conexão para grupos geradores a diesel são extremamente críticos, pois afetam diretamente a segurança, a confiabilidade, a estabilidade e a vida útil de todo o sistema de alimentação elétrica. O uso de cabos "ilegais" pode causar queda de tensão excessiva, superaquecimento dos cabos e até mesmo danos graves, como incêndio. Portanto, os cabos de conexão para grupos geradores a diesel devem estar em conformidade com os requisitos das normas internacionais pertinentes. Em caso de conflito com os requisitos da concessionária de energia local em relação à marca, modelo, cor, etc., prevalecerá a conformidade com os requisitos da concessionária local. Para tipos como ZA-YJV, ZA-YJV22, NH-YJV, WDZA-YJV, NH-KVV, WDZA-BYJ e WDZA-YJY, que não são especificados na norma YD/T1173 para cabos de conexão de geradores a diesel, a implementação deve estar de acordo com normas relevantes como GB/T12706, GB/T19666, JB-T10491, GB/T9330 e GB/T5023.

(1) Área da seção transversal: Este é um dos parâmetros mais importantes. A área da seção transversal deve ser calculada com precisão com base na corrente de saída nominal do grupo gerador, no comprimento do cabo e na queda de tensão admissível.

(2) Princípio simples: Ao atender aos requisitos de queda de tensão, é melhor que seja maior do que menor. A densidade de corrente geralmente é recomendada entre 2-4 A/mm², dependendo do método de instalação e da temperatura ambiente de operação.

(3) Classificação de tensão: A classificação de tensão da camada de isolamento deve ser superior à tensão nominal do grupo gerador. Por exemplo, para um sistema de 400 V, normalmente são utilizados cabos com classificação de 0,6/1 kV.

(4) Queda de tensão:
Este é um indicador fundamental para medir a eficiência da transmissão de energia elétrica. Uma queda de tensão excessiva pode causar tensão insuficiente na extremidade da carga, comprometendo o funcionamento normal do equipamento, enquanto a energia elétrica é dissipada como calor no cabo. Geralmente, a queda de tensão total não deve exceder 3% a 5% da tensão nominal. Na prática da engenharia, para garantir uma margem de segurança, geralmente são feitas divisões mais detalhadas para a instalação.

1. Cabo de ligação principal do gerador (Gerador → Central de distribuição principal / ATS Recomenda-se controlar a queda de tensão para ≤2%. Isso se deve ao fato de que, como principal artéria do fornecimento de energia, é necessário haver espaço para a queda de tensão dos circuitos de distribuição subsequentes, garantindo que a queda de tensão total de toda a instalação esteja dentro da faixa aceitável.
2. Sistema de alimentação elétrica completo (dos terminais do gerador até o dispositivo de carga mais distante): A queda de tensão total não deve exceder 5%. Isso inclui a soma de todas as quedas de tensão do cabo principal do gerador, dos cabos de distribuição em todos os níveis e dos circuitos derivados finais.

(5) Maestro:

1. O material condutor deve ser fio de cobre redondo macio do tipo TR ou fio de cobre redondo macio estanhado do tipo TXR.
2. A resistência CC de fios individuais a 20°C deve estar em conformidade com as disposições da tabela abaixo.
3. Tabela de dados de referência (Espaço reservado).

(6) Isolamento

1. Os cabos devem ser identificados de forma clara.
2. O valor da resistência de isolamento deve atender às normas pertinentes.
3. O desempenho do isolamento deve ser estável e confiável.
4. A espessura média da camada de isolamento do cabo de conexão não deve ser inferior à espessura nominal, e a espessura mínima em qualquer ponto não deve ser inferior a 90% da espessura nominal menos 0,1 mm.
5. Identificação do núcleo: Cada núcleo isolado deve ser identificado por cor. O método de identificação deve estar em conformidade com os requisitos locais. O licitante vencedor receberá os requisitos de cores dos usuários da Cummins.
6. Inspeção intermediária: Os condutores isolados dos cabos de conexão do gerador a diesel devem suportar o teste de frequência de potência ou de faísca CC especificado nas normas pertinentes como uma inspeção intermediária.

(7) Bainha:

1. Material da bainha: Deve possuir excelente flexibilidade, resistência a óleo, resistência ao desgaste, resistência às intempéries (UV, ozônio), resistência a rasgos e ser retardante de chamas.
2. Requisitos da bainha: A bainha deve ser lisa, de espessura uniforme e isenta de defeitos como furos e bolhas. Idealmente, deve possuir excelente flexibilidade, resistência a óleo de gerador a diesel Cummins, resistência ao desgaste, resistência às intempéries (UV, ozônio), resistência a rasgos e retardamento de chamas, tornando-a muito prática para movimentação, arrasto e ambientes externos complexos.
3. Espessura da bainha: A espessura nominal da bainha do cabo deve estar em conformidade com as disposições. Para cabos não blindados, a espessura mínima da bainha em qualquer ponto não deve ser inferior a 85% da espessura nominal menos 0,1 mm; para cabos blindados, a espessura mínima da bainha em qualquer ponto não deve ser inferior a 80% da espessura nominal menos 0,2 mm.
4. Composição interna da bainha: Em cabos onde a bainha está em contato direto com o isolamento ou revestimento interno, a bainha não deve aderir ao isolamento ou revestimento interno. Talco em pó ou outros materiais que atendam aos requisitos de desempenho do cabo podem ser usados como separador entre o isolamento ou revestimento interno e a bainha.
5. Cor da bainha: Normalmente preta, pois o negro de fumo oferece excelente resistência aos raios UV.
6. Camada de blindagem (para transmissão de alta capacidade ou longa distância): Se o ambiente apresentar forte interferência eletromagnética, ou para reduzir a radiação eletromagnética do próprio cabo para o exterior, considere o uso de cabos com blindagem de malha de fio de cobre ou fita de cobre.

(8) Outros Requisitos Técnicos:

1. Designação do tipo: A designação do tipo para cabos de conexão de geradores a diesel consiste em seis partes: código de característica de combustão, código de série, código do material isolante, código do material da bainha, código do revestimento externo e código da temperatura de operação. Sua estrutura deve estar em conformidade com os requisitos das especificações relevantes.
2. Tipo de cabo: O número de condutores, a área da seção transversal nominal e a tensão nominal do cabo de conexão do gerador a diesel devem estar em conformidade com os requisitos das especificações relevantes.
3. Raio mínimo de curvatura durante a instalação: Não deve ser inferior a 8 vezes o diâmetro externo do cabo de conexão do gerador a diesel para tipos não blindados e não inferior a 15 vezes o diâmetro externo para tipos blindados.
4. Resistência a óleo: Podem existir manchas de óleo ao redor do grupo gerador. A capa do cabo deve ter boa resistência a óleo mineral para evitar inchaço, deformação ou envelhecimento.

(9) Recomendações de seleção:
Para garantir a qualidade dos cabos que conectam grupos geradores a diesel, cabos flexíveis de alta resistência com revestimento de borracha (como os tipos YCW e YHZ, conforme as normas nacionais) devem ser a primeira opção. Estes são ideais para o fornecimento de energia a equipamentos elétricos móveis. Se os cabos forem fixados permanentemente e instalados em bandejas ou eletrodutos em um ambiente adequado, cabos de energia do tipo VV ou YJV também podem ser considerados, mas sua flexibilidade é muito inferior à dos cabos com revestimento de borracha. Em resumo, o princípio fundamental para a seleção de cabos de conexão para grupos geradores a diesel é utilizar "cabos flexíveis com seção transversal suficientemente grande, condutores de cobre puro e revestimento de borracha de alta resistência", garantindo que atendam às normas de segurança. Nunca economize neste item para evitar maiores prejuízos por falta de qualidade.
